Matériaux applicables : gypse, calcite, bauxite, talc, calcaire, marbre, feldspath potassique, dolomite, kaolin, bentonite, pierre médicale, oxyde de fer rouge, granit, minerai de fer, etc.
Domaines d’application : Le broyeur Raymond est largement utilisé dans le traitement de concassage de carbonate de calcium, le traitement de poudre de gypse, la désulfuration de centrales électriques, la pulvérisation de minerais non métalliques et la préparation de charbon pulvérisé.
Whatsapp:
+8613917653369E-mail:

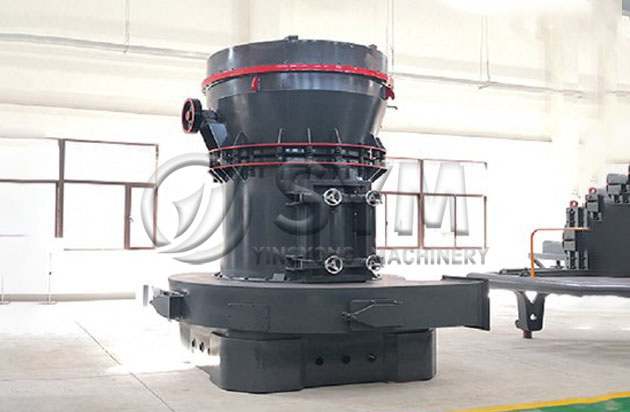

ec@shyychina.comLe broyeur Raymond, appelé broyeur Raymond, est un équipement de broyage couramment utilisé. Sa structure est simple et facile à utiliser, et elle convient au traitement de divers minéraux ininflammables et explosifs avec une dureté Mohs inférieure à sept et une humidité inférieure à 6 %. Il présente les caractéristiques d'une faible consommation d'énergie et d'un bon effet de broyage, et est largement utilisé dans la métallurgie, les matériaux de construction, l'industrie chimique, les mines et d'autres domaines.

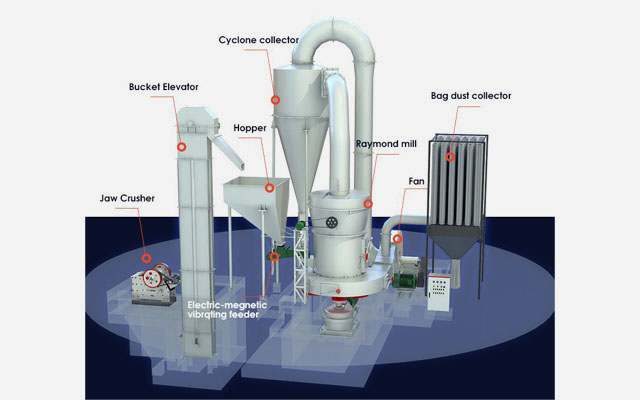

Le broyeur Raymond broie les matières premières à la granulométrie requise, les transporte vers le bac de stockage via l'ascenseur, puis les alimente uniformément dans la cavité de broyage via l'alimentateur vibrant. Le matériau est broyé entre le rouleau de broyage et l'anneau de broyage, et la poudre est amenée à l'analyseur par le ventilateur pour être classée. La poudre dont la finesse répond aux exigences entre dans le grand collecteur cyclone par le pipeline, est séparée et collectée, et est finalement déchargée en tant que produit fini. Le système de lames joue un rôle clé dans le processus de travail de la machine principale. Il ramasse le matériau et le jette dans l'espace entre les anneaux du rouleau de broyage pour former une couche de coussin. Le matériau est écrasé par la force d'extrusion du broyeur rotatif, atteignant ainsi l’objectif d’écrasement.
| Quantité de rouleaux (pcs) | 4 | 5 | 6 | 7 | |
| Diamètre extérieur des rouleaux x hauteur (mm) | Φ310×170 | Φ410×210 | Φ440×270 | Φ460×280 | |
| Diamètre intérieur de la bague de meulage x hauteur （mm） | Φ950×170 | Φ1280×210 | Φ1600×270 | Φ190×280 | |
| Vitesse de rotation（r/min) | 130 | 103 | 82 | 66 | |
| Max. Taille d'alimentation（mm） | <25 | <30 | <35 | <35 | |
| Diamètre du rouleau de broyage（mm） | 310 | 320 | 410 | 440 | |
| Taille du produit fini（mm） | 1.6-0.045 | 160 | 210 | 270 | |
| Capacité（t/h） | 3-8 | 6-11 | 9-22 | 18-35 | |
| Moteur principal | Pouvoir（kw） | 37 | 75 | 132 | 185 |
| Moteur de ventilateur centrifuge | Pouvoir（kw） | 37 | 75 | 132 | 185 |
| Moteur de vitesse du classificateur | Pouvoir（kw） | 5.5 | 7.5 | 18.5 | 22 |
| Élévateur à godets | Modèle | TH210 | TH210 | TH315 | TH315 |
| Pouvoir（kw） | 3 | 3 | 4 | 4 | |
| Concasseur à mâchoires | Modèle | PE200×350 | PE250×400 | PE250×750 | PE250×750 |
| Pouvoir（kw） | 7.5 | 15 | 22 | 22 | |
| Alimentateur vibrant | Moteur principal | GZ2F | GZ3F | GZ3F | GZ3F |
