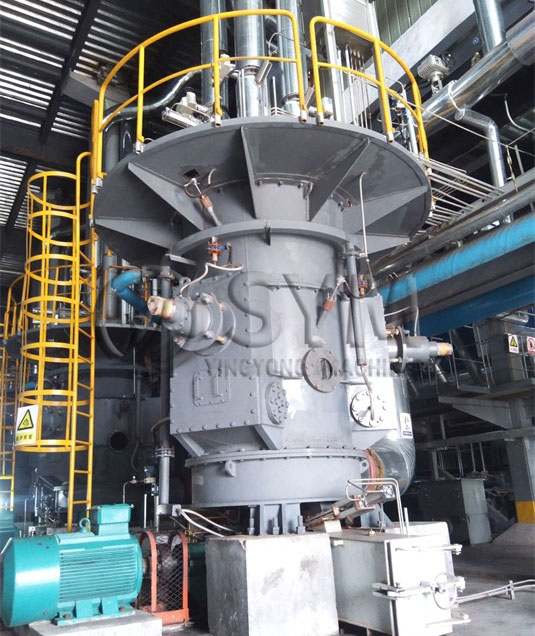

Broyeur Vertical de Charbon HP

Description du Produit

Alimentation: ≤38 mm

Capacité: 31,7-119,7 T/H

Matériaux applicables: ce broyeur peut être utilisé pour broyer du charbon bitumineux, de l'anthracite, du lignite, du coke de pétrole, du coke, de l'asphalte et d'autres matériaux ; broyage industriel de calcaire, de chaux, de barytine, de talc, de gypse, de farine crue de ciment, de scories, de ciment et d'autres matériaux.

Domaines d'application: Ce broyeur est une sorte d'équipement de broyage qui intègre le séchage, le broyage et la sélection de poudre. Il est largement utilisé dans les domaines de l'industrie chimique du charbon, de l'énergie thermique, de l'acier et du broyage de minéraux non métalliques.

La Structure Principale

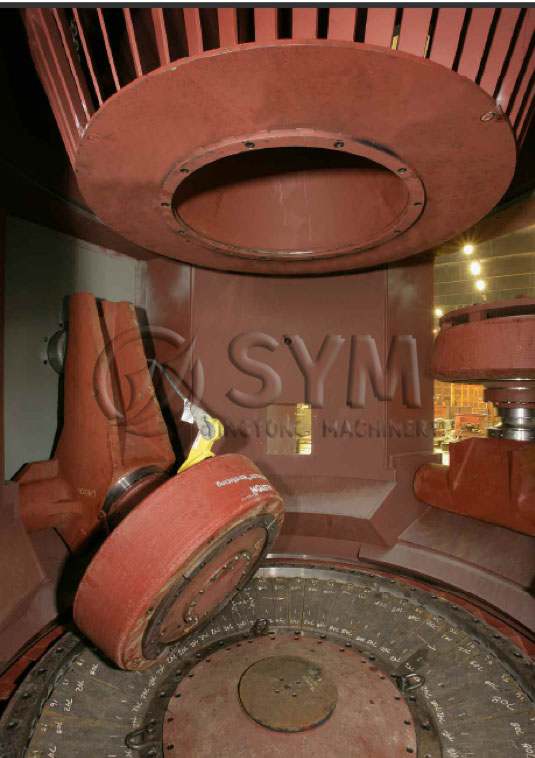

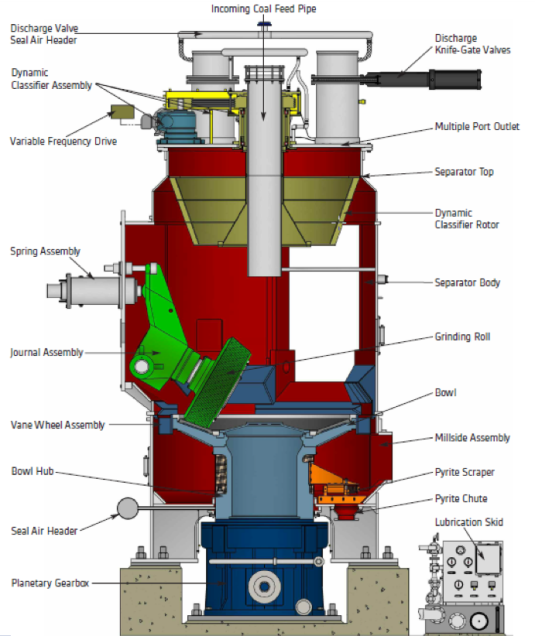

Le broyeur à charbon vertical à haute efficacité HP se compose principalement d'un tuyau de descente de charbon, d'une vanne de sortie de charbon pulvérisé, d'un dispositif de séparation dynamique, d'un dispositif de chargement à ressort, d'un dispositif à rouleaux de broyage à haute efficacité, d'un dispositif de bol de broyage, d'un dispositif de collecte de charbon de gravier, d'un dispositif de transmission, d'une base et d'une coque etc. Le séparateur dynamique est un dispositif de sélection de poudre efficace et économe en énergie. Le dispositif à rouleaux de broyage est un composant utilisé pour écraser les matériaux. Le dispositif de bol de broyage est fixé sur l'arbre de sortie du réducteur et constitue la zone où le rouleau de broyage écrase Le dispositif à ressort est un composant qui fournit une force de meulage au rouleau de broyage et fournit une pression suffisante au rouleau de broyage pour écraser le matériau.

Principe de Fonctionnement

Le moteur entraîne la plaque de broyage à tourner à travers le réducteur, de sorte que le matériau tombe au centre de la plaque de broyage depuis l'orifice d'alimentation, et en même temps, l'air chaud pénètre dans le broyeur par l'entrée d'air. Sous l'action de la force centrifuge, le matériau est transporté vers le bord de la plaque de broyage par le flux d'air à grande vitesse de l'anneau éolien. Les grosses particules tombent directement sur le disque de broyage pour le rebroyage. Lorsque les matériaux présents dans le flux d'air passent à travers le séparateur supérieur, sous l'action du rotor rotatif, la poudre grossière tombe de la trémie conique vers le disque de broyage pour le rebroyage. Et la poudre fine qualifiée sort du broyage avec le flux d'air et collectée via un dispositif de dépoussiérage, c'est le produit fini. Les matériaux contenant de l'humidité sont séchés pendant le processus de contact avec des gaz chauds. En ajustant la température de l'air chaud, les exigences des matériaux avec différentes humidités peuvent être satisfaites et tous les niveaux d'humidité requis du produit peuvent être atteints. En ajustant le séparateur, l'épaisseur requise pour différents produits peut être obtenue.

Avantages

Paramètres
