Refroidisseur à Grille

Description du Produit

Le refroidisseur à grille est l'équipement clé du système de combustion du clinker dans la production de ciment. Sa fonction principale est de refroidir et de transporter le clinker de ciment. Dans le même temps, le refroidisseur à grille peut également fournir de l'air chaud aux fours rotatifs et aux fours de décomposition, réalisant ainsi la récupération et l'utilisation de l'énergie thermique. En tant qu'équipement principal du système de frittage, le refroidisseur à grille a des fonctions et des effets importants.

Principe de Fonctionnement

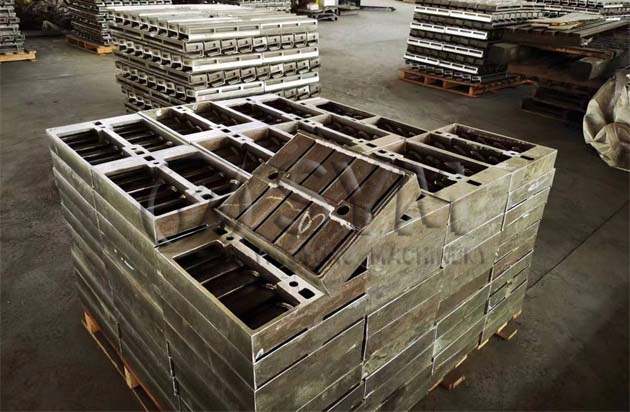

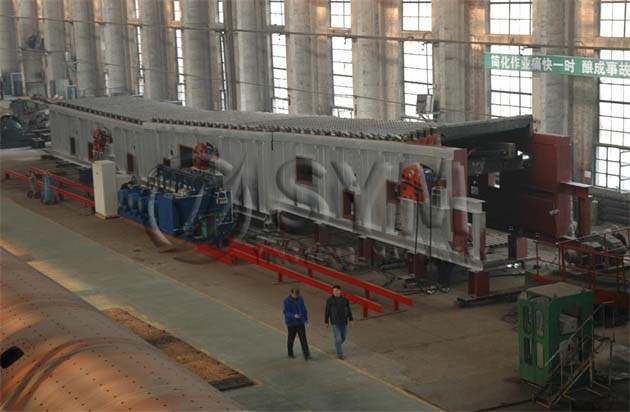

Le refroidisseur à grille est principalement composé d'une coque supérieure, d'une coque inférieure, d'un lit de grille, d'un dispositif de transmission du lit de grille, d'un dispositif de support de lit de grille, d'un broyeur de clinker, d'une machine à fermeture éclair de fuite, d'un dispositif de lubrification automatique et d'un ventilateur de refroidissement.

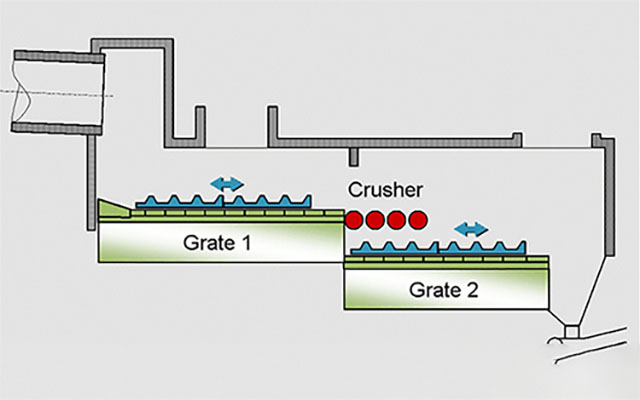

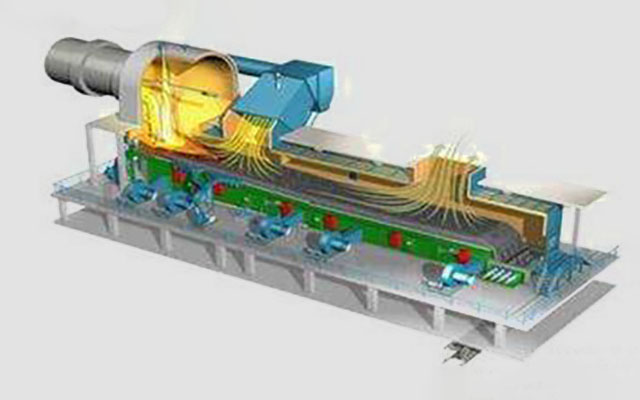

Le clinker de ciment entre dans l'extrémité d'alimentation du refroidisseur à grille et le mouvement des barres de la grille pousse le clinker de ciment de l'extrémité d'alimentation vers l'extrémité de décharge. L'air froid souffle vers le haut dans la couche de matériau depuis le dessous du lit de matériau et passe à travers la plaque de grille pour échanger pleinement la chaleur avec le clinker. Sous l’action du vent froid, le clinker de ciment se refroidit progressivement. L'air de refroidissement après refroidissement est transformé en air chaud. L'air chaud à haute température à l'extrémité chaude est utilisé comme air de combustion et entre dans le four et le four de décomposition. Une partie de l'air chaud peut également être utilisée pour le séchage. L'utilisation d'air chaud peut permettre une récupération de chaleur, réduisant ainsi la consommation de chaleur du système ; l'excès d'air chaud sera rejeté dans l'atmosphère après la collecte des poussières. Les petits morceaux de clinker refroidis tombent dans le convoyeur derrière le refroidisseur à grille à travers le tamis à grille ; les gros morceaux de clinker sont broyés puis refroidis et ensuite acheminés vers le convoyeur. Du clinker à grains fins et de la poussière s'échappent dans la trémie de collecte à travers les joints de grille et les trous du lit de grille. Lorsque le niveau de matériau dans la trémie atteint une certaine hauteur, la vanne de sas contrôlée par le système de détection de niveau de matériau s'ouvre automatiquement et le matériaux fins qui ont fui. Ensuite, ils entrent dans la machine à fermeture éclair qui se trouve sous la machine et sont transportés. Lorsque les matériaux fins restants dans le seau peuvent encore sceller la vanne de sas, la plaque de vanne a été fermée pour garantir qu'il n'y aura pas de fuite d'air.

Avantages

Paramètres
