Lorsque vous choisissez la machine de frittage à bande SYM, vous optez pour un équipement robuste conçu pour fonctionner en continu et de manière fiable dans des conditions thermiques et mécaniques difficiles. Elle offre une qualité de frittage stable et un rendement prévisible pour une productivité à long terme. Nous proposons différentes tailles et configurations de grille afin de répondre à vos objectifs de production, à la configuration de votre usine et à vos plans d’investissement.
Whatsapp:
+8613917653369E-mail:
ec@shyychina.comConçue pour fonctionner en continu sous des charges thermiques et mécaniques élevées, la machine de frittage Yingyong garantit une qualité de frittage stable, un rendement prévisible et une fiabilité opérationnelle à long terme. Plusieurs tailles de machines et configurations de surface de grille sont disponibles, ce qui permet d'adapter chaque machine de frittage à des objectifs de production, à la configuration de l'usine et à des objectifs d'investissement spécifiques.
En tant qu'équipement central d'une ligne de frittage à grande échelle, la machine de frittage à bande Yingyong crée une valeur durable pour nos clients dans les domaines clés suivants :

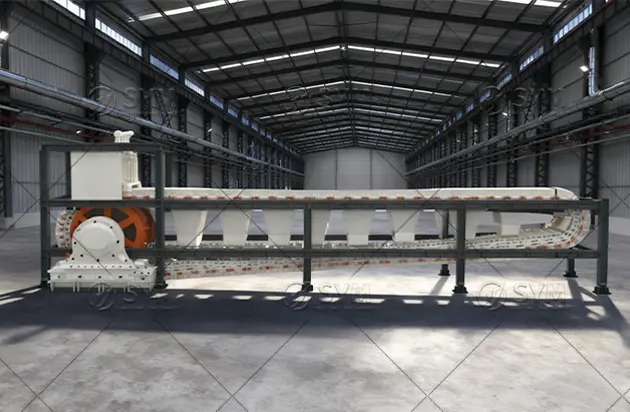

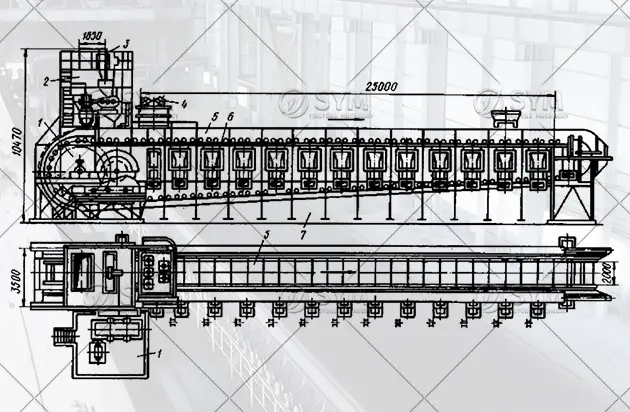

La machine de frittage de Yingyong repose sur le principe éprouvé du frittage à grille droite (de type à bande), largement adopté dans les grandes aciéries du monde entier.

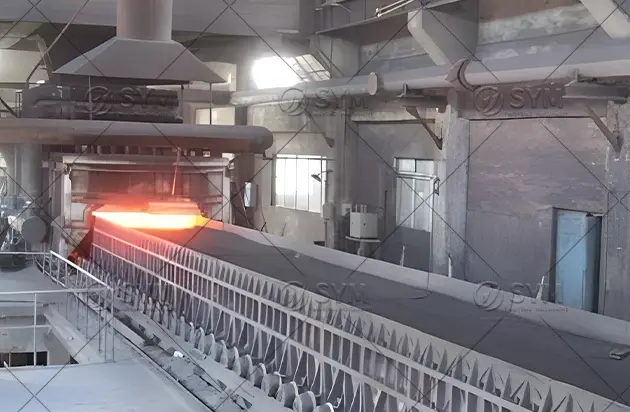

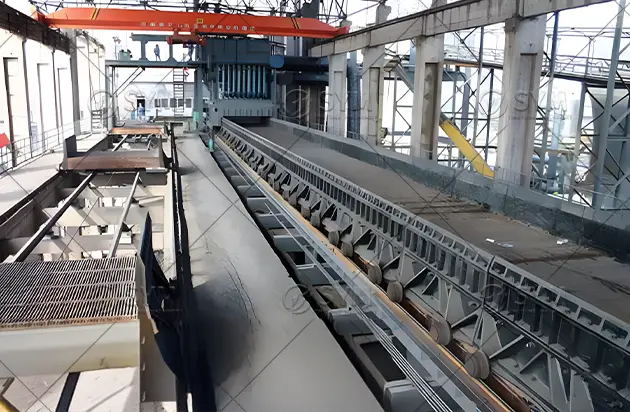

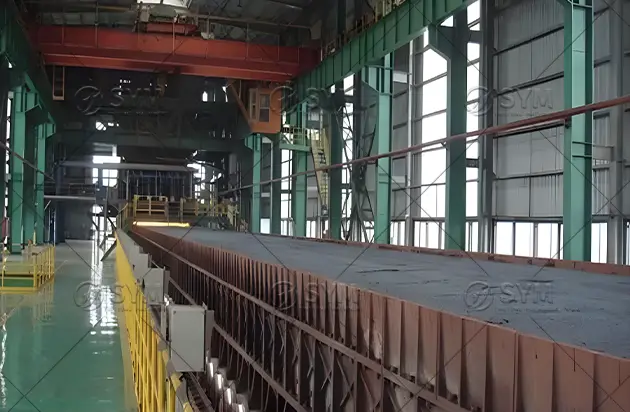

Dans cette configuration, les chariots à palettes de frittage se déplacent en continu le long d'un parcours rectiligne, passant par les zones de chargement, d'allumage, de frittage et de déchargement. L'aspiration descendante à travers les caissons à vent entraîne le processus de frittage, assurant un transfert de chaleur contrôlé et une formation uniforme du frittage sur toute la surface.
Cette conception à grille droite permet d'utiliser des fils de grande longueur, d'obtenir de grandes surfaces de grille et d'obtenir des profils thermiques stables, autant d'exigences essentielles pour les usines de frittage modernes à haute capacité.
| Spécifications du modèle | BP12 | BP25 | BP30 | BP36 | BP42 | BP52 | BP97 | BP63 | BP75 | BP90 | BP136 |
| Surface de frittage effective(m²) | 18 | 500 | 75 | 90 | 105 | 130 | 181.25 | 220.5 | 265.125 | 360 | 450 |
| Dimensions du chariot à palettes (largeur × longueur)(m) | 1.5*1 | 2*1 | 2.5*1 | 2.5*1 | 2.5*1 | 2.5*1 | 3.5*1.5 | 3.5*1.5 | 3.5*1.5 | 4*1 | 5*1.5 |
| Quantité de chariots à palettes (pièces) | 40 | 70 | 85 | 97 | 124 | 129 | 97 | 112 | 129 | 150 | 136 |
| Longueur effective de frittage (m) | 12 | 25 | 30 | 36 | 42 | 52 | 51.75 | 63 | 75.75 | 90 | 90 |
| Vitesse du chariot à palettes (m/min) | 0.7-2.1 | 1.6-4.8 | 1.4-4.2 | 2-6 | 1.006-3.018 | 2.4-7.2 | 1.5-4.5 | 2.06-6.18 | 2.06-6.18 | 1.5-4.5 | 1.9-5.3 |
| Profondeur maximale du lit (m) | 250 | 300 | 300 | 300 | 580 | 300ou 350 | 500 | 460 | 500 | 630 | 600 |
| Capacité maximale (t/h) | 36 | 124 | 135 | 173 | Débit443.7 | 243 | Débit800 | Débit1000 | Débit1000 | 950 | 625 |
| Vitesse du pignon (tr/min) | 0.074-0.022 | 0.133-0.398 | 0.165-0.499 | 0.236-0.709 | 0.115-0.346 | 0.275-0.823 | 0.117-0.351 | 0.154-0.462 | 0.154-0.462 | 0.116-0.350 | 0.116-0.350 |
| Modèle | Z02-81 | Z02-81 | JZT62-4 | JZT71-4 | YYP200L1-6 | ZZJ2-51 | ZZJ2-51 | ZZJ2-51 | ZZJ2-51 | YTP250-S | SF-KH-250M |
| Puissance du moteur principal(kW) | 380 | 380 | 380 | 380 | 380 | 300ou350 | 30 | 30 | 30 | 45 | 45 |
| Vitesse(r/min) | 4.98 | 5.67 | 7.6 | 7.49 | 8.7 | 680 | 680 | 680 | 680 | 320-960 | 300-900 |
| Rapport de réduction principal | 44497.54 | 203 | 442 | 323.78 | 2773.3 | 216.63 | 1935.5 | 1474.7 | 1474.7 | 2744.5 | 2040.8 |
| Modèle | Z02-71 | Z02-61 | JZT42-4 | JZT51-4 | YTP160M-6 | ZO2-91 | Z02-91 | Z02-91 | Z02-91 | YTP160L-4 | SF-KH-225S |
| Puissance du moteur de l'alimentateur à tambour(kW) | 3 | 3 | 5.5 | 7.5 | 7.5 | 7.5 | 10 | 10 | 10 | 15 | 15 |
| Vitesse(r/min) | 1000 | 1500 | 1200 | 1200 | 1300 | 1200 | 500-1500 | 500-1500 | 500-1500 | / | 300-900 |
| Pression d'aspiration de la boîte à vent (Pa) | 900 | 1000-1100 | 1200 | 1200 | 1300 | 1200 | 500-1500 | 500-1500 | 500-1500 | 490-1470 | 300-900 |
| Modèle de station de lubrification | DGZ-500 | DGZ-500 SGZ-8 | DGZ-500 | DGZ-500 | Spécialisé | DGZ-500 | DXZ-630 | DXZ-630 | / | Spécialisé | / |
Résoudre les défis critiques liés à l'exploitation des usines de frittage
Contrôle des fuites d'air pour l'efficacité énergétique
Les fuites d'air entre les chariots à palettes et les caissons à vent réduisent le débit d'air effectif et augmentent la consommation électrique des ventilateurs. Yingyong résout ce problème grâce à :
Assurer la stabilité du train de palettes
Afin d’éviter le soulèvement des palettes (« arching ») et les défauts d’alignement—causes fréquentes d’usure prématurée et d’arrêts non planifiés—la machine de frittage intègre:
Un partenaire fiable pour les machines de frittage des grandes unités industrielles
Yingyong Machinery fournit bien plus que des équipements: nous proposons des solutions de machines de frittage entièrement étudiées, axées sur la stabilité de fonctionnement, la maîtrise de la consommation énergétique et la simplification de la maintenance tout au long du cycle de vie de l’équipement.
Notre équipe d’ingénierie collabore étroitement avec les clients afin de configurer chaque machine de frittage en fonction des caractéristiques des matières premières, des objectifs de capacité et des contraintes spécifiques du site.
Contactez Yingyong Machinery pour discuter de votre projet d’installation de frittage ou pour recevoir une proposition technique personnalisée de machine de frittage.
