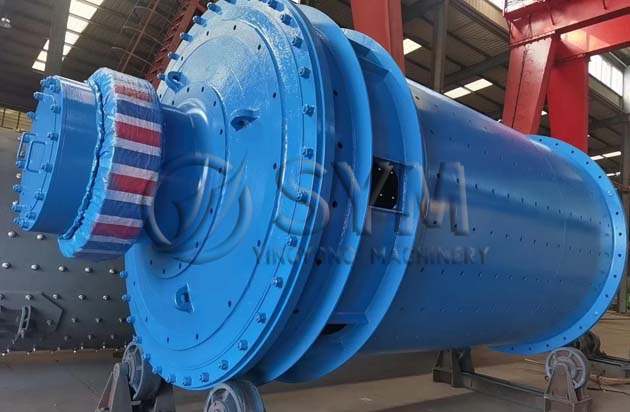

Le broyeur à tiges est un équipement de broyage courant qui utilise des tiges d’acier comme support de broyage. Cet équipement de broyage produit par Shanghai Yingyong adopte une technologie avancée d’alimentation et de déchargement contrôlable, combinée à des matériaux de broyage réels et à des corps de broyage appropriés, pour obtenir une taille de particule de décharge plus uniforme et un rendement plus élevé.
Whatsapp:
+8613917653369E-mail:

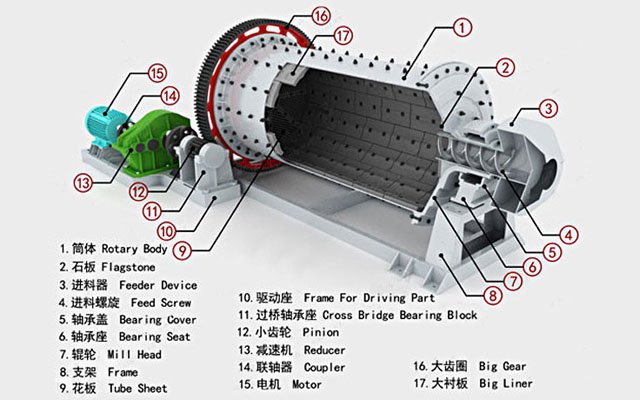

ec@shyychina.comLes broyeurs à tiges adoptent généralement le type à débordement humide et peuvent être utilisés comme broyage en circuit ouvert de premier niveau. Ils sont largement utilisés dans le broyage de premier niveau du sable de pierre artificielle, des usines de traitement des minéraux et des départements électriques des usines chimiques. Le broyeur se compose principalement d'un moteur, d'un réducteur principal, d'une pièce de transmission, d'une pièce de cylindre, d'un roulement principal, d'une pièce de transmission lente, d'une pièce d'alimentation, d'une pièce de décharge, d'un joint annulaire, d'une station de lubrification à l'huile fine, d'une lubrification par jet d'engrenages de grande et petite taille, d'une pièce de base, etc.

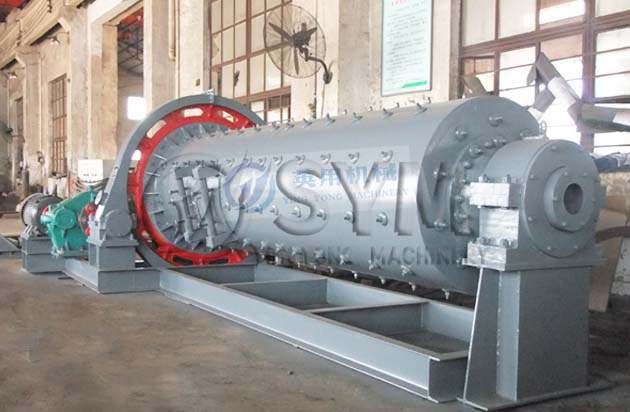

Le broyeur à barres est un moteur asynchrone connecté à un petit engrenage via un réducteur, qui entraîne directement la décélération et la rotation des grands engrenages environnants, et entraîne la rotation de la partie rotative. Le cylindre est équipé de moyens de broyage appropriés - des tiges d'acier. Sous l'action de la machine, le matériau à broyer pénètre continuellement à l'intérieur du cylindre depuis la partie d'alimentation et est écrasé par les médias de broyage en mouvement. Le produit est évacué hors de la machine par la force de débordement et l'alimentation continue du prochain processus.
| Modèle | Volume effectif（m³） | Vitesse (r/min) | Chargement maximal de la barre (t) | Puissance du moteur（kw） | Poids total （T） |
| Φ900×1800 | 0.9 | 35.4 | 2.5 | 22 | 5.37 |
| Φ900×2400 | 1.2 | 35.4 | 3.55 | 30 | 5.88 |
| Φ1500×3000 | 5 | 26 | 8 | 95 | 18 |
| Φ1500×3000 | 4.4 | 26 | 13 | 95 | 17.29 |
| Φ2100×3000 | 9 | 20.9 | 25 | 210 | 42.18 |
| Φ2100×3000 | 9 | 20.9 | 25 | 210 | 57 |
| Φ2700×3600 | 18.5 | 18 | 46 | 400 | 68 |
| Φ2700×4000 | 20.6 | 18 | 46 | 400 | 73.3 |
| Φ3200×4500 | 32.8 | 16 | 82 | 630 | 108 |
| Φ3600×4500 | 43 | 14.7 | 110 | 1000 | 159.9 |
| Φ3600×5400 | 50 | 15.1 | 124 | 1250 | 150 |
